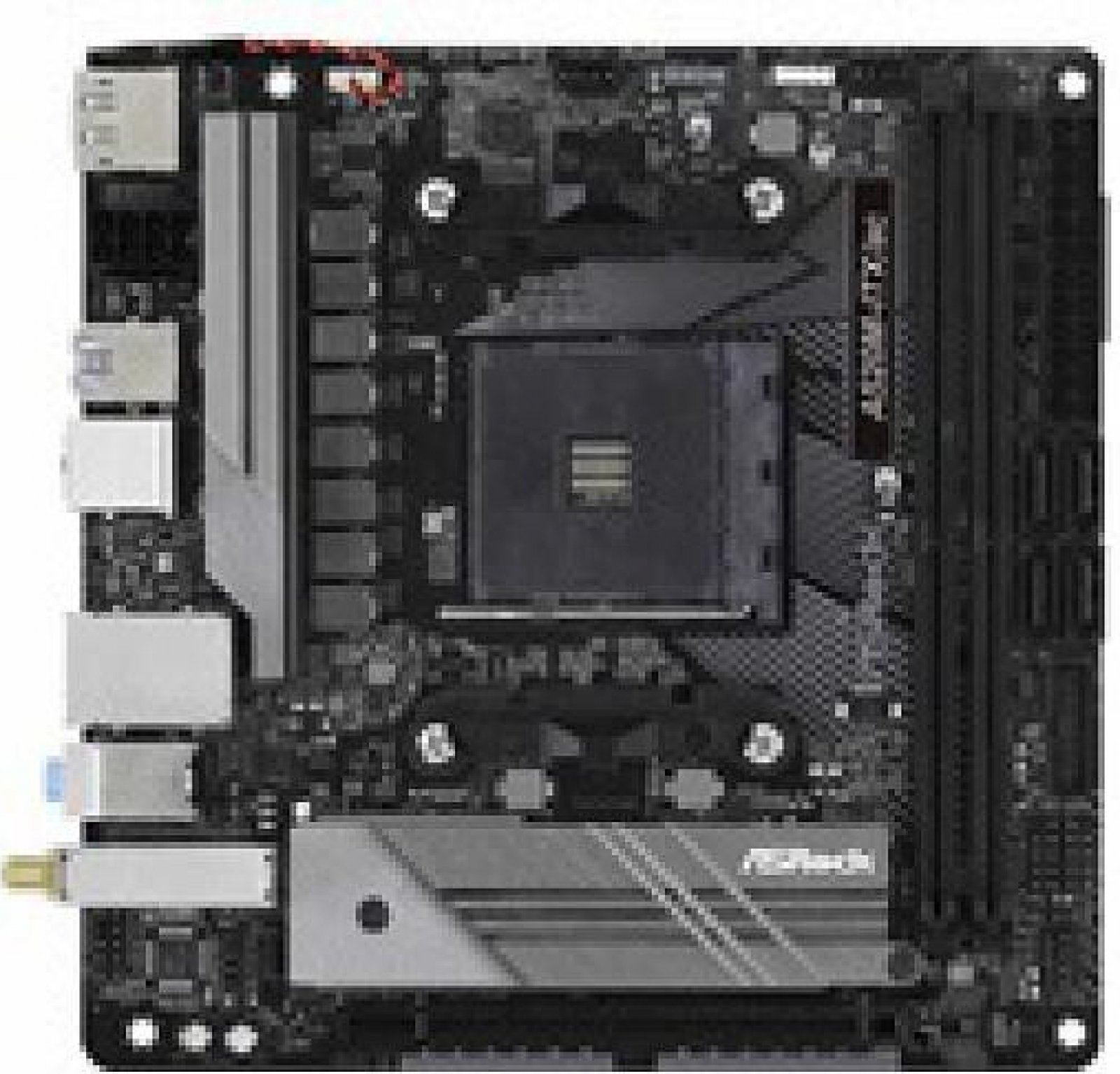

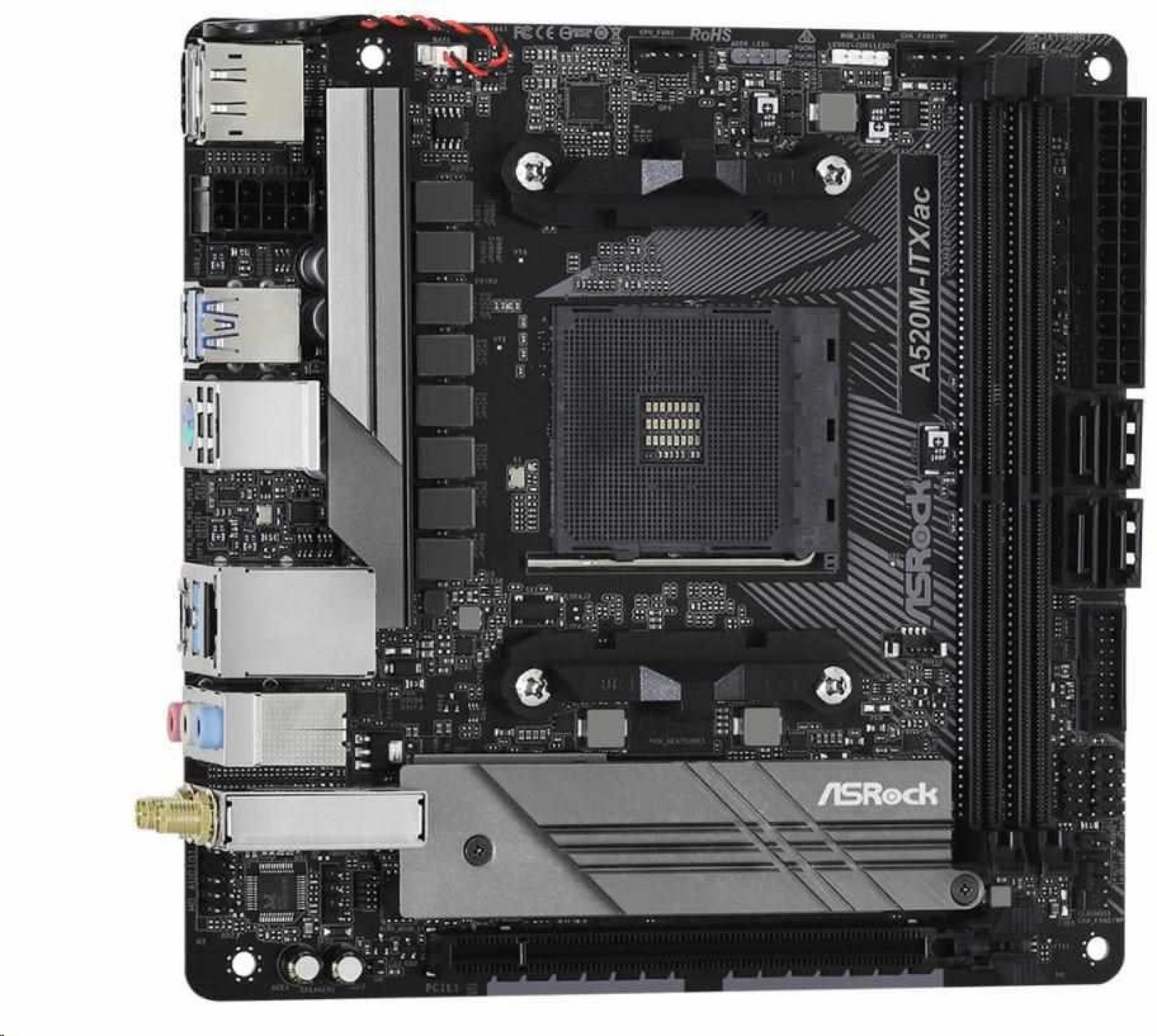

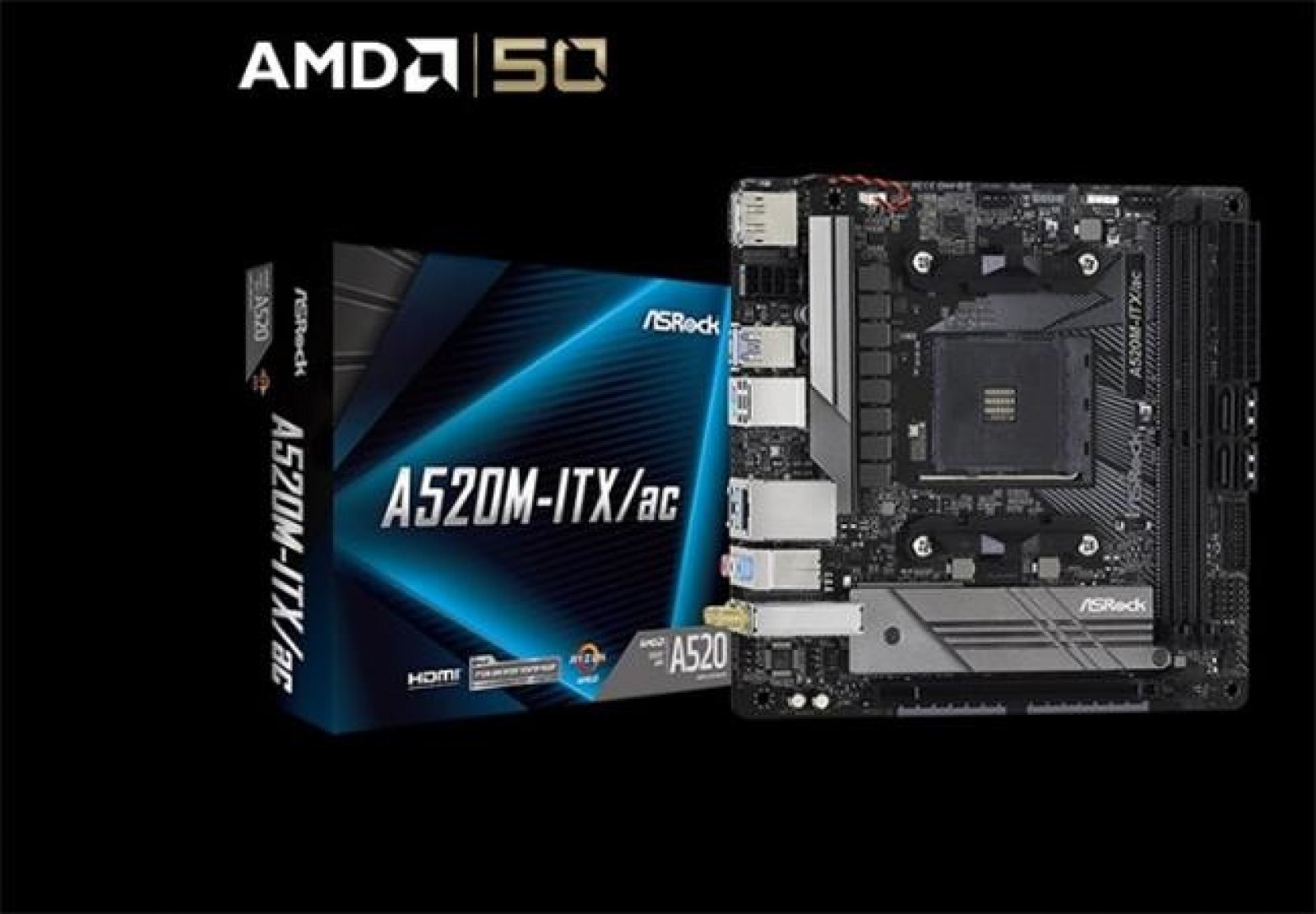

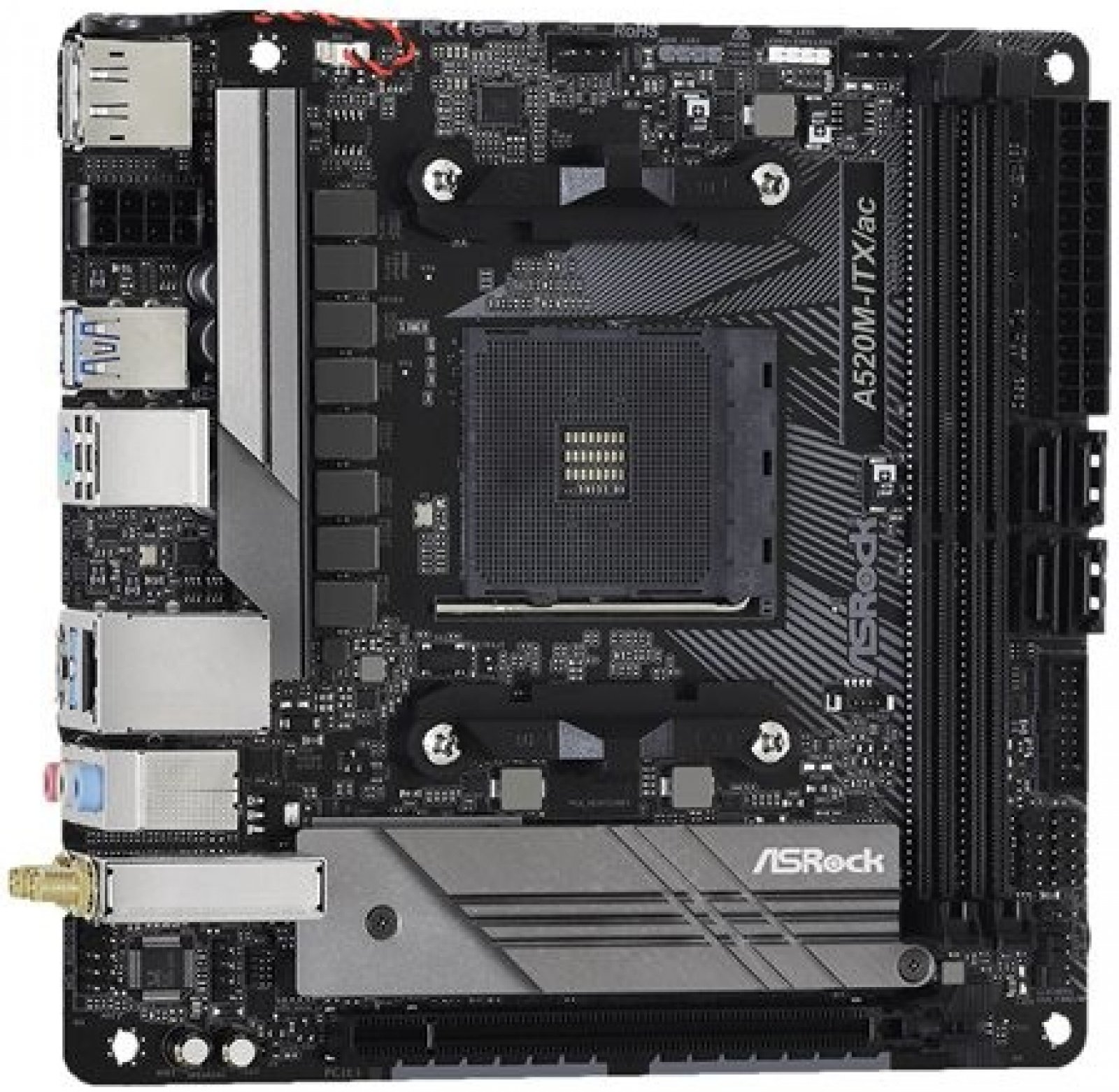

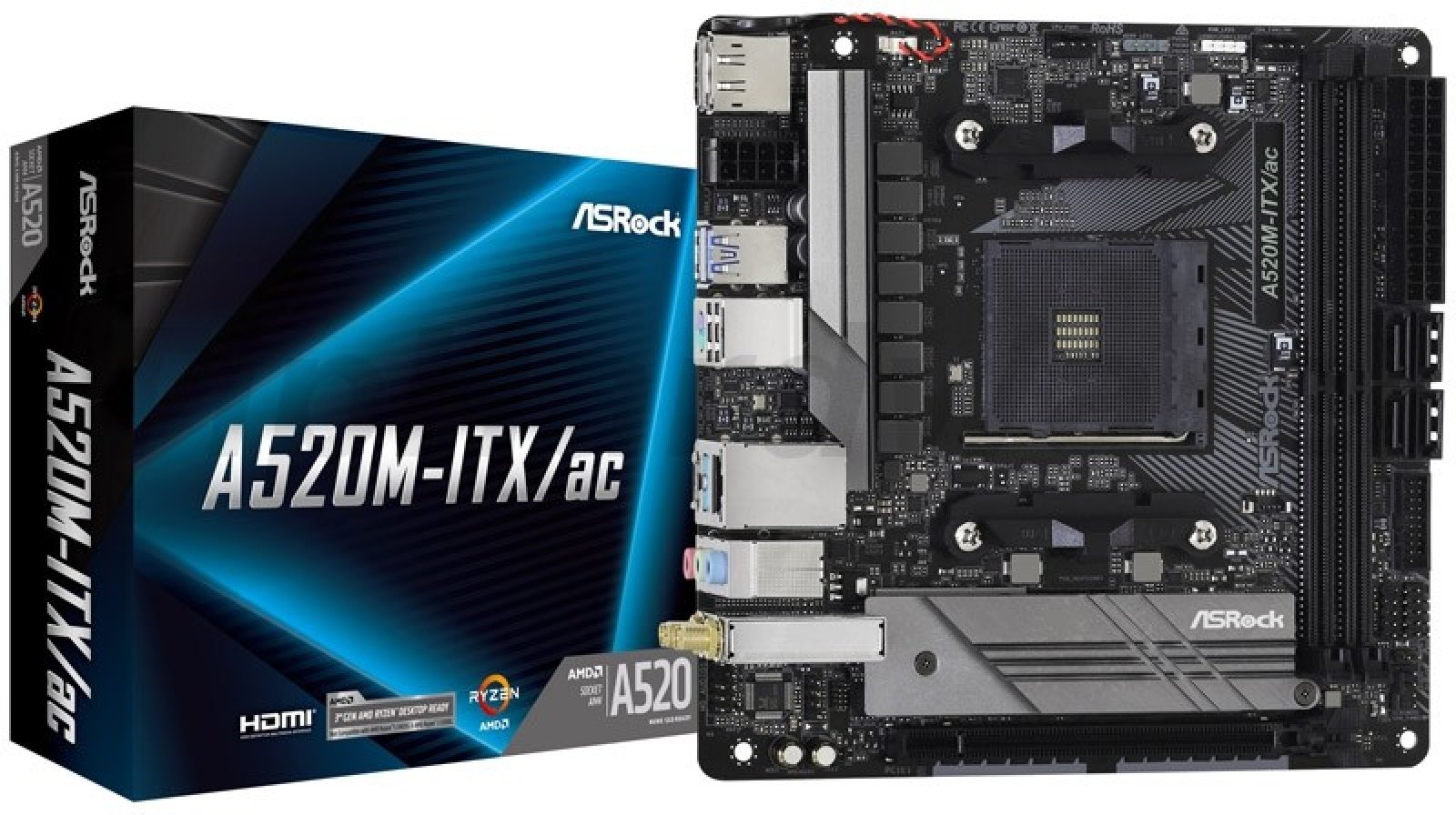

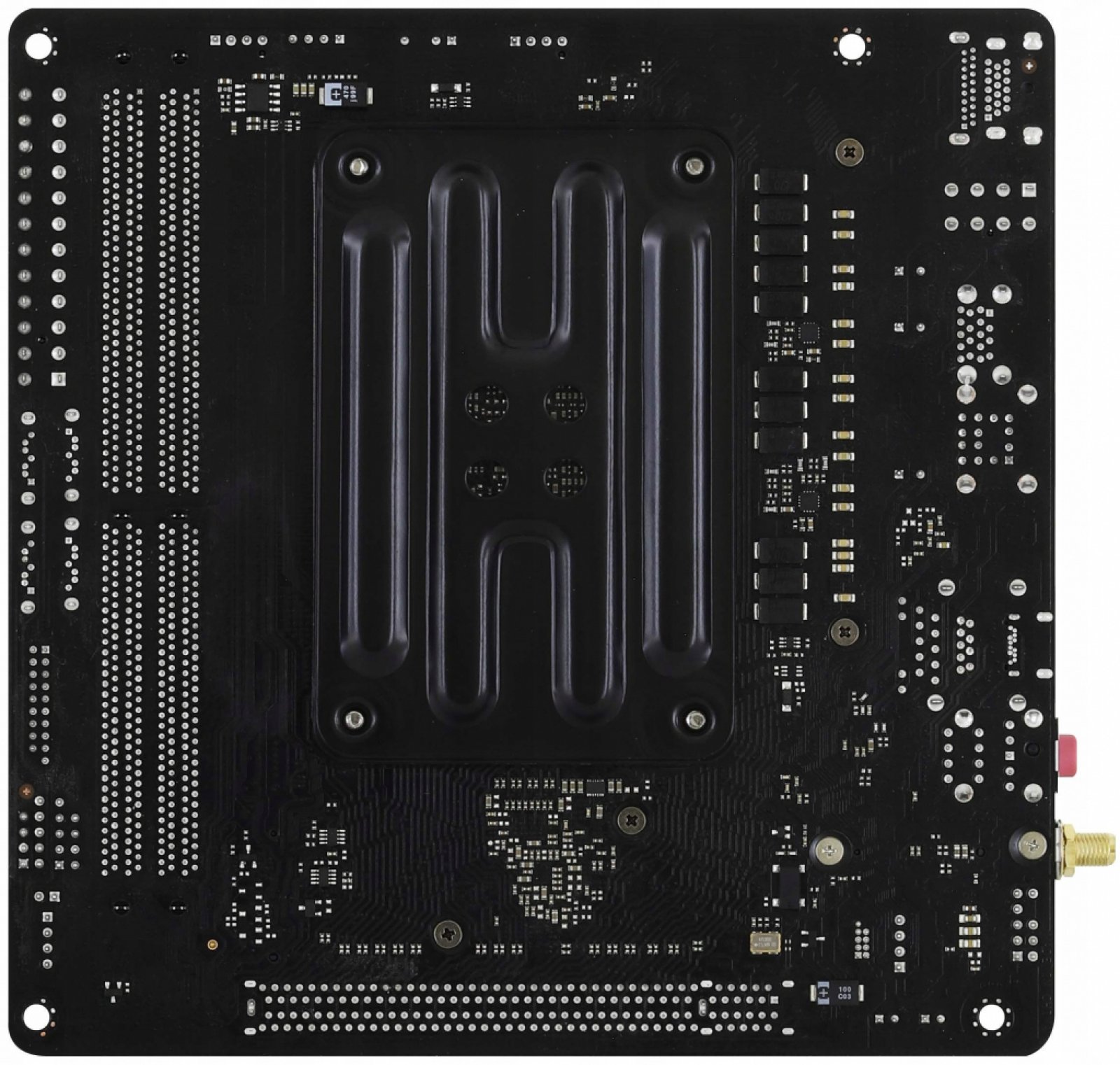

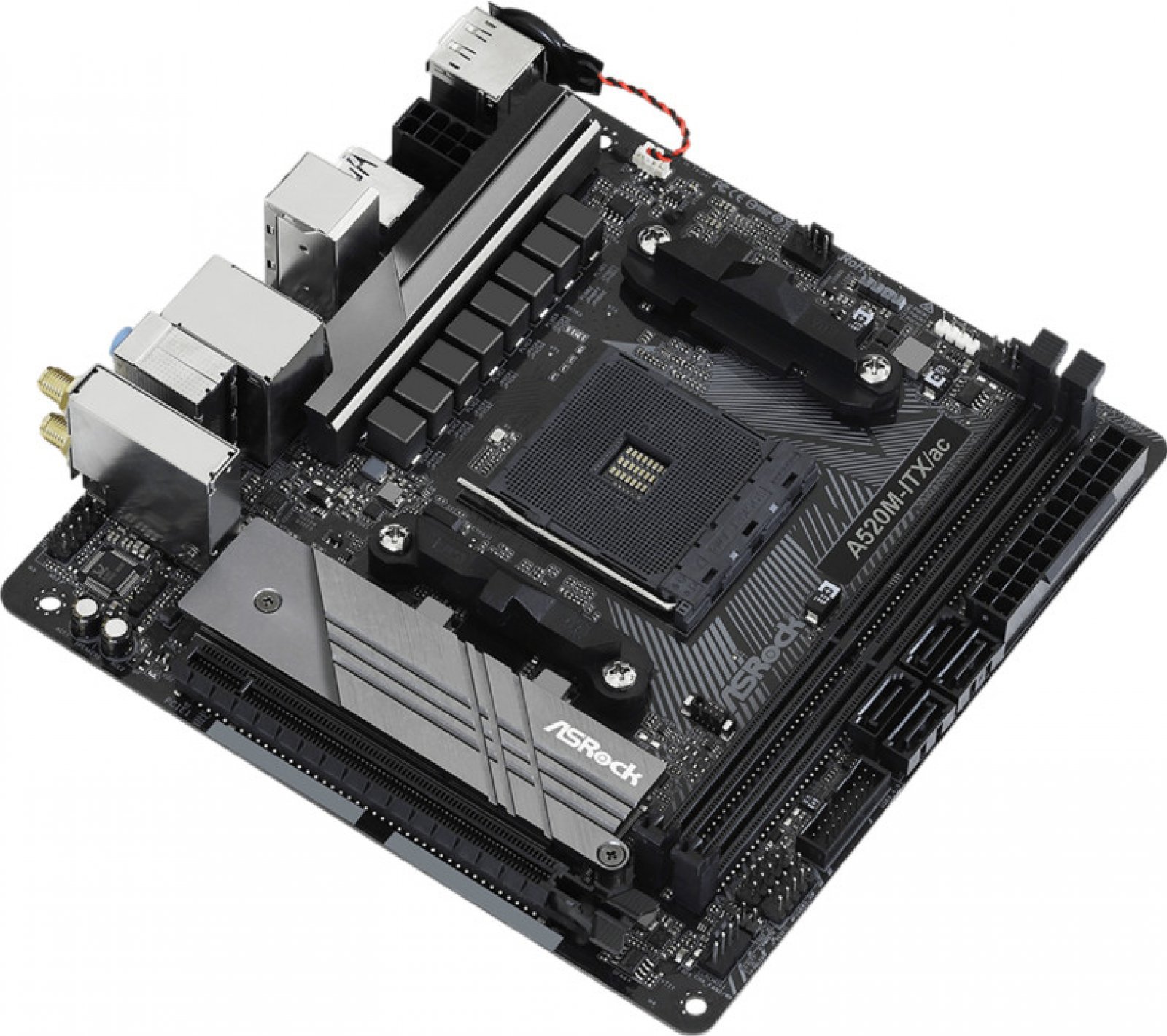

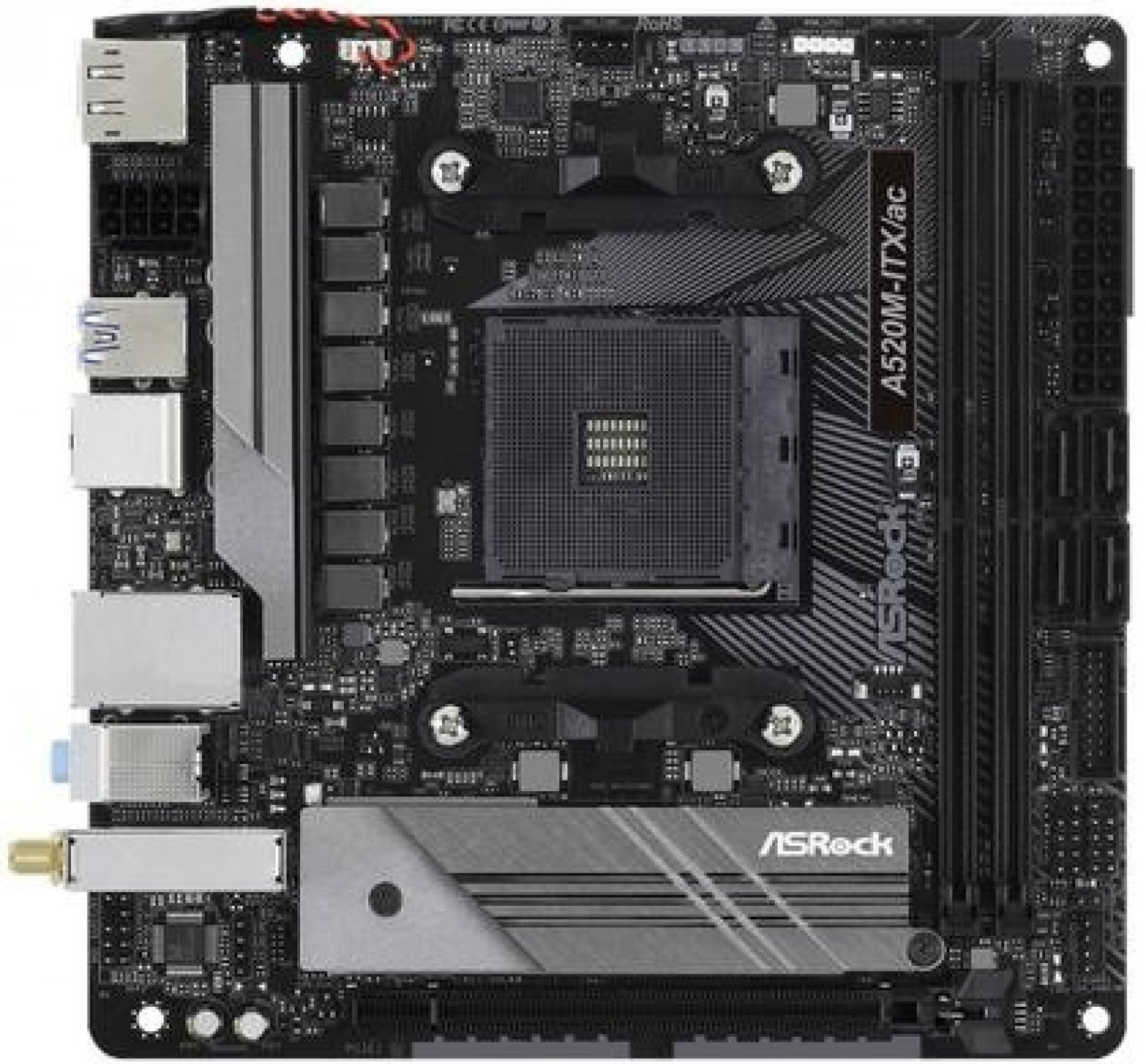

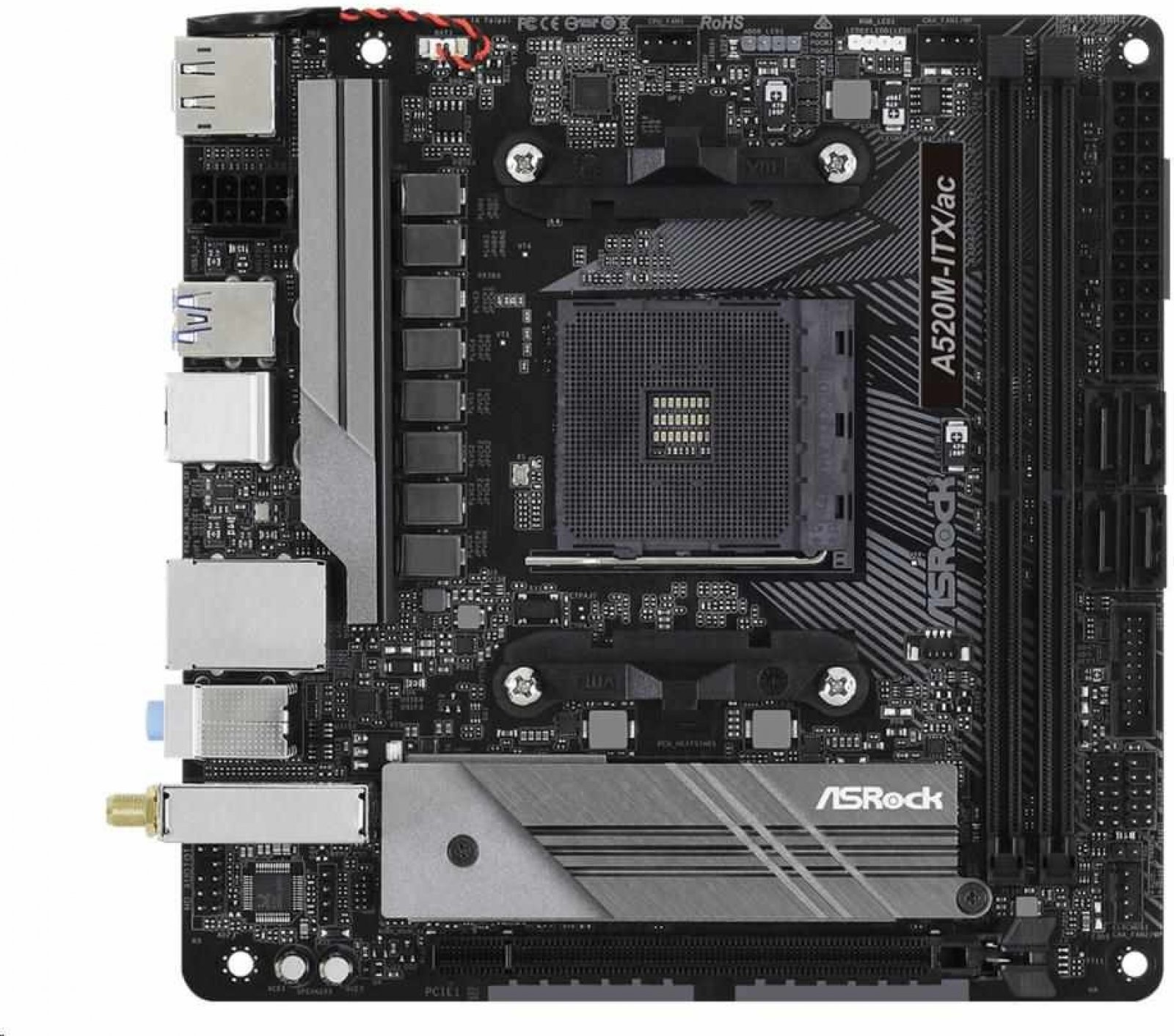

ASRock A520M-ITX/AC – 90-MXBDH0-A0UAYZ

Popis

A520M-ITX/ac

Podporuje procesory AMD AM4 3.-5. generácie Ryzen™ (procesory série 3000, 4000 a 5000)

Podpora DDR4 4733+ (OC) 1 x PCIe 3.0 x16

Grafický výstup: DisplayPort, HDMI 7.1 CH HD Audio (zvukový kodek Realtek ALC887) 4 x SATA3, 1 x Ultra M.2 (PCIe Gen3 x4 a SATA3) 6 x USB 3.2 Gen1 (2 predné, 3 zadné typu A, 1 x zadný typ C)

Realtek Gigabit LAN

Intel® 802.11ac WiFi + BT 4.2

TECHNICKÉ ŠPECIFIKÁCIE

Jedinečná funkcia ASRock Super Alloy

• Prémiová 60A napájacia tlmivka
• 50A dr.MOS
• Sapphire Black PCB
• High Density Glass Fabric PCB

Intel® 802.11ac WiFi

ASRock Full Coverage M.2 Chladič

ASRock Ultra M.2 (PCIe Gen3x4)

ASRock Full Spike Protection (pre všetky porty USB, Audio, LAN)

ASRock Live Update & APP Shop

CPU

• Podporuje procesory AMD AM4 Ryzen™ 3. generácie / budúce procesory AMD Ryzen™ (procesory série 3000 a 4000)*
• dizajn Digi Power
• dizajn 8 napájacích fáz

*Nie je kompatibilný s procesormi AMD Ryzen™ 5 3400G a Ryzen™ 3 3200G.

Čipová súprava – AMD A520

Pamäť – Dual Channel DDR4 Memory Technology

• 2 x DDR4 DIMM Slots
• AMD Ryzen series CPUs (Matisse) support DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
• AMD Ryzen series APUs (Renoir) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
• Max. kapacita systémovej pamäte: 64 GB**
• podporuje pamäťové moduly s profilom Extreme Memory Profile (XMP)
• 15µ zlatý kontakt v slotoch DIMM

Grafika

• Integrovaná grafika AMD Radeon™ Vega v APU radu Ryzen*
• DirectX 12, Pixel Shader 5.0
• Zdieľaná pamäť predvolene 2 GB. Maximálna zdieľaná pamäť podporuje až 16 GB.**
• Duálny grafický výstup: podpora HDMI a DisplayPort 1.4 porty pomocou nezávislých ovládačov displeja
• Podporuje HDMI 2.1 s max. rozlíšenie až do 4K x 2K (4096×2160) pri 60 Hz
• Podporuje DisplayPort 1.4 vstupy s max. rozlíšenie až do 5K (5120×2880)@120Hz
• podporuje automatickú synchronizáciu pier, Deep Color (12bpc), xvYCC a HBR (High Bit Rate Audio) s HDMI 2.1 port (vyžaduje sa kompatibilný monitor HDMI)
• Podporuje HDR (vysoký dynamický rozsah) s rozhraním HDMI 2.1
• Podporuje HDCP 2.3 s HDMI 2.1 a DisplayPort 1.4 porty
• Podporuje prehrávanie v rozlíšení 4K Ultra HD (UHD) s rozhraním HDMI 2.1 a DisplayPort 1.4 porty
• podporuje Microsoft® PlayReady

• Skutočná podpora sa môže líšiť podľa CPu
• *Maximálna zdieľaná pamäť 16 GB vyžaduje 32 GB nainštalovanej systémovej pamäte.

Sloty

• 1 x PCI Express 3.0 Slot x16 (PCIE1: režim x16)*
• 1 x vertikálny M.2 Zásuvka (kľúč E) s pribalenou WiFi-802.modul 11ac (na zadnom vstupe/výstupe)

*Procesory radu AMD Ryzen (Matisse) podporujú PCIe riser karty na rozšírenie slotov x8/x8

Podporuje NVMe SSD ako štartovacie disky

Úložisko

• 4 x SATA3 6.0 Gb/s konektory, podpora RAID (RAID 0, RAID 1 a RAID 10), NCQ, AHCI a Hot Plug
• 1 x Ultra M.2 Zásuvka (M2_1), podporuje kľúč M typu 2280 M.2 SATA3 6.0 Gb/s modul a M.2 moduly PCI Express do Gen3 x4 (32 Gb/s)*

*Podporuje NVMe SSD ako štartovacie disky

Podporuje ASRock U.2 Súprava

• LAN – PCIE x1 Gigabit LAN 10/100/1000 Mb/s
• Realtek RTL8111H
• Podporuje Wake-On-LAN
• Podporuje ochranu pred bleskom/ESD
• Podporuje energeticky efektívny Ethernet 802.3az
• Podporuje PXE

Bezdrôtová sieť LAN – Intel® 802.modul WiFi 11ac

• Podporuje štandard IEEE 802.11a/b/g/n/ac
• Podporuje dve pásma (2.4/5 GHz)
• Podporuje vysokorýchlostné bezdrôtové pripojenie až do rýchlosti 433 Mb/s
• Podporuje Bluetooth 4.2 + Vysokorýchlostná trieda II

Konektor

• 1 x RGB LED Header*
• 1 x Addressable LED Header**
• 1 x CPU Fan Connector (4-pin)***
• 2 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)****
• 1 x 24 pinový ATX Power Connector
• 1 x 8 pinový 12V Power Connector
• 1 x Front Panel Audio Connector
• 1 x USB 2.0 Header (Podporuje 2 USB 2.0) (Podporuje ochranu proti ESD)
• 1 x USB 3.2 Gen1 Header (Podporuje 2 USB 3.2 porty Gen1) (Podporuje ochranu pred ESD)

• Podporuje celkovo až 12 V/3 A, 36 W LED pásik
• *Podporuje celkovo až 5V/3A, 15W LED pásik
• **Konektor ventilátora CPU podporuje ventilátor CPU s maximálnym výkonom 1 A (12 W).
• ***Ventilátor šasi/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom ventilátora 2 A (24 W).

CHA_FAN1/WP a CHA_FAN2/WP dokážu automaticky rozpoznať, či sa používa 3- alebo 4-kolíkový ventilátor.

Audio – 7.1 CH HD Audio (Realtek ALC887 Audio Codec) – Podporuje prepäťovú ochranu

Vstupy/výstupy na zadnom paneli – 2 x porty antény

• 1 x port myši/klávesnice PS/2
• 1 x port HDMI
• 1 x port DisplayPort 1.4
• 2 x USB 2.0 Porty (podporuje ochranu proti ESD)
• 3 x USB 3.2 porty typu A Gen1 (podporuje ochranu proti prepätiu)
• 1 x USB 3.2 porty typu C Gen1 (podporuje ochranu proti ESD)
• 1 x port RJ-45 LAN s LED diódou (ACT/LINK LED a SPEED LED)
• HD audio konektory: Line in / predný reproduktor / mikrofón

Softvér a UEFI

Softvér

• ASRock Motherboard Utility (A-Tuning)
• ASRock Polychrome SYNC
• ASRock XFast LAN

UEFI

• ASRock Full HD UEFI
• ASRock Instant Flash

*Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop.

Podpora CD – Ovládače, nástroje, antivírusový softvér (skúšobná verzia), prehliadač a panel nástrojov Google Chrome

• BIOS – 128Mb AMI UEFI Legal BIOS s podporou GUI
• Podporuje “Plug and Play”
• ACPI 5.1 dodržiavanie udalostí prebudenia
• Podporuje jumperfree
• SMBIOS 2.3 podpora
• CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB, VDDP Viacnásobné nastavenie napätia

príslušenstvo – Stručná inštalačná príručka, CD s podporou, I/O Shield

• 2 x SATA dátové káble

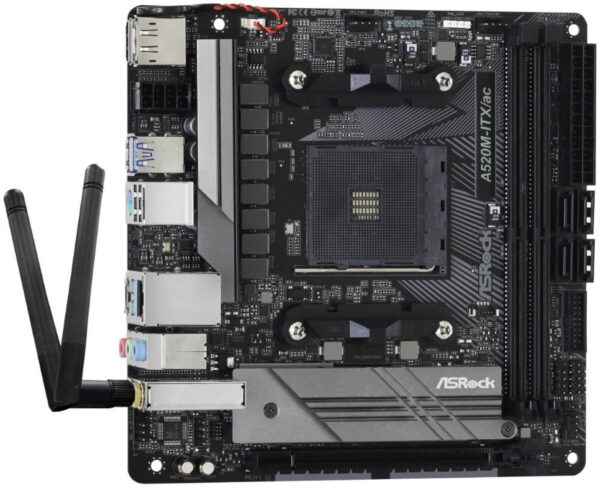

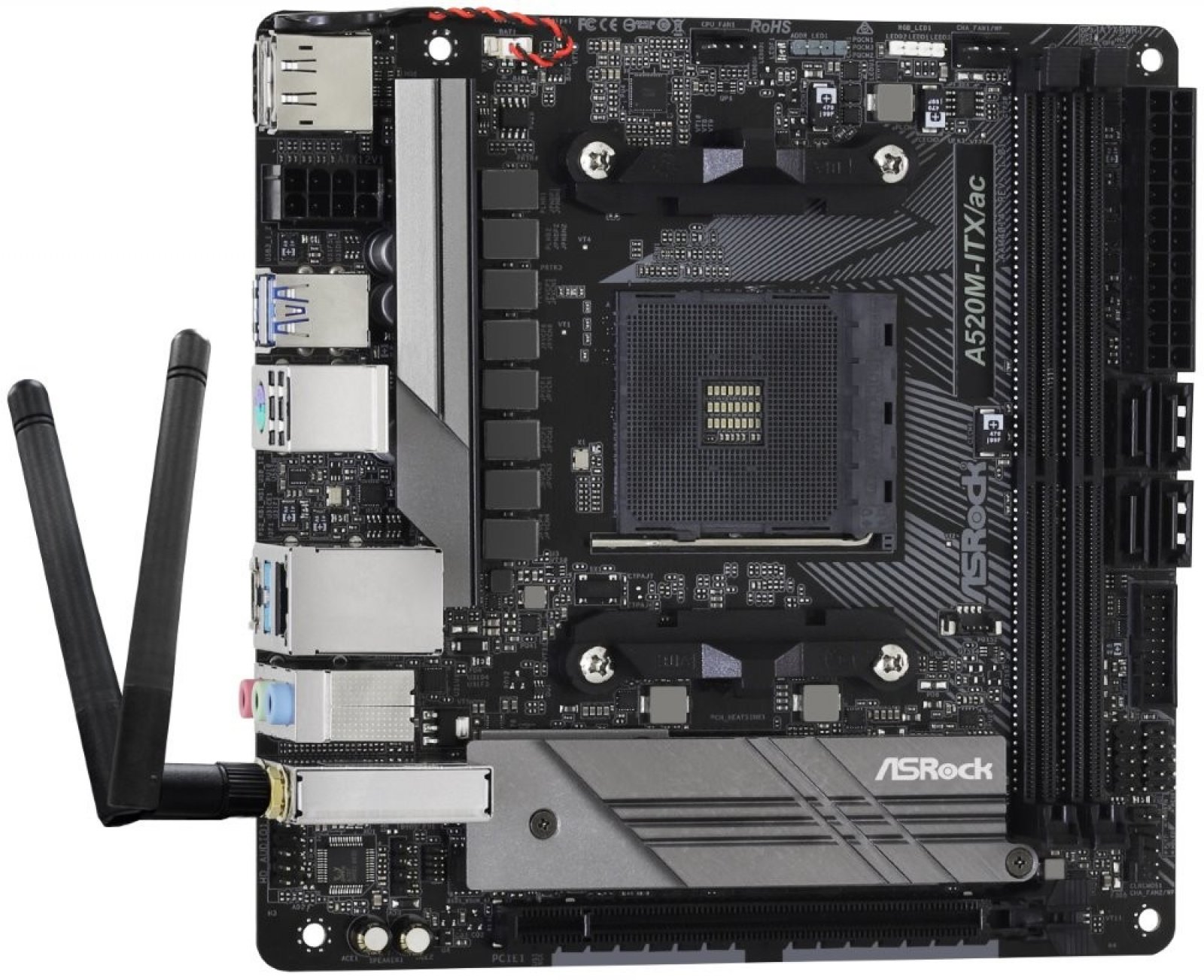

• 2 x ASRock WiFi 2.4/5 GHz antény

monitor hardvéru – Snímanie teploty: CPU, ventilátory podvozku/vodného čerpadla

• Tachometer ventilátorov: CPU, ventilátory podvozku/vodného čerpadla
• Tichý ventilátor (automatické nastavenie rýchlosti ventilátorov podvozku podľa teploty CPU): CPU, ventilátory podvozku/vodného čerpadla
• Riadenie viacerých rýchlostí ventilátorov: CPU, ventilátory podvozku/vodného čerpadla
• Monitorovanie napätia: +12V, +5V, +3.3V, CPU Vcore

Operačný systém – Microsoft® Windows® 10 64-bit

Faktor formy – Formát Mini-ITX: 6.7 palcov x 6.7-in, 17.0 cm x 17.0 cm – Konštrukcia s pevným kondenzátorom

Certifikáty – FCC, CE – ErP/EuP ready (vyžaduje sa ErP/EuP ready napájací zdroj)
